Revue technique Citroen Berlingo et Peugeot Partner: Schèmas èlectriques

Découpage de la fonction en trois schémas

•  Un schéma de principe.
•  Un schéma de câblage.
•  Un schéma d'implantation.

Constitution des schémas

•  Schéma de principe :

•  alimentations (+ et -),
•  appareils (avec repères, symboles de fonction et détails internes éiectromécaniques, hors électronique),
•  cases des connecteurs sur appareils,
•  prises de masses,
•  lignes de fils (avec repère).

•  Schéma de câblage :

•  alimentations (+ et -),
•  appareils (avec repères, symbole de fonctions, sans détail interne électromécanique),
•  interconnexions (connecteurs avec repères),
•  prises de masses (avec repère),
•  épissures (avec repère),
•  faisceaux (avec repère),
•  repères de fils.

•  Schéma d'implantation :

•  représentation fantôme totale ou d'une partie du véhicule (en perspective),
•  appareils (position, repère),
•  interconnexions (position, repère),
•  épissures (position, repère),
•  prises de masses (position, repère),
•  faisceaux (repère, cheminement),
•  passages cloisons.

Codification des appareils

• Les appareils sont numérotés avec 4 chiffres. Exemple : 4310.
•  Les deux premiers chiffres indiquent la fonction, les deux chiffres qui suivent identifient l'appareil.
•  La numérotation des voyants est précédée de la lettre V. Exemple : V2610.
•  Numérotation spécifique des appareils servant à l'alimentation électrique :

•  BB00 : batterie,
•  BB10 : boîtier plus batterie,
•  CA00 : contacteur antivol,
•  BF00 : boîte fusibles.

•  Les connecteurs libres qui ont une fonction particulière (ex : test d'une fonction) sont numérotés comme les appareils avec la lettre C devant. Exemple : C1300.
•  Numérotation prises de masse :

•  on utilise la lettre M suivie d'un numéro d'identification,
•  exemples : M2A, M90C.

•  Numérotation des épissures :

•  on utilise la lettre E suivie d'un numéro d'identification,
•  exemples : E028, E002,
•  affectation d'un indice alphabétique si épissures identiques. Exemple : EÛ05A, E005B

Numérotation des interconnexions

• On utilise les lettres iC suivies d'un numéro d'identification à 2 chiffres.
• Affectation d'un indice alphabétique si interconnexions identiques. Exemple: IC20, IC05A, IC05B.

Numérotation des prises équipotentielles

•  On utilise ia lettre B suivie d'un numéro à 3 chiffres. Exemple : B001.
• Affectation d'un indice alphabétique si bornes identiques. Exemple : B003A, B003B.

Codification des fils

• Ce code permet de lier le numéro du fil au type d'alimentation ou à la fonction électrique.
•  Les alimentations sont regroupées suivant Se découpage ci-dessous.

Alimentations avant fusibles :

•  BB : alimentation + batterie
•  AA : alimentation + accessoire
•  CC : alimentation + après contact
•  VV : alimentation + veilleuse
•  KK : alimentation + après contact coupé

Exemple : BB2 (type d'alimentation + numéro d'identification du fil).

Alimentations après fusibles :

•  B : alimentation + batterie
•  A : alimentation + accessoire
•  C : alimentation + après contact
•  V : alimentation + veilleuse
•  K : alimentation + après contact coupé

Exemple : B02A (type d'alimentation + numéro de fusible + numéro d'identification du fil, chiffre ou lettre).

Alimentations spécifiques :

•  M : masse
•  D : blindage

Exemple : M262 (type d'alimentation + numéro d'identification du fil, chiffre ou lettre). Remarque : Chaque véhicule possède des particularités dans la codification des fils concernant les alimentations (elles seront gérées comme des variantes).

Autres liaisons entre appareils :

•  les chiffres de gauche reprennent le numéro de la fonction concernée (voir: codification des fonctions)
•  les chiffres de droite représentent le numéro d'identification dans la fonction.

Exemple : 2604 (numéro de la fonction + numéro d'identification du fil).

Codification des abréviations

•  Ces abréviations sont précisées sur les bornes de certains appareils (exemple: contacteur antivol).

•  + BB : plus permanent.
•  + AA : plus accessoire.
•  + CC : plus après contact.
•  + KK: plus après contact coupé.

Codification des couleurs

•  BA : blanc.
•  BE : bleu.
•  BG : beige.
•  GR : gris.
•  JN : jaune.
•  MR : marron.
•  NR : noir.
•  OR : orange.
•  RG : rouge.
•  RS : rose.
•  VE : vert.
•  VI : violet.
•  VJ : vert / jaune.

Codification des fonctions

•  Le principe de cette numérotation est de rattacher le numéro de l'appareil à une fonction électrique.
•  Les fonctions sont regroupées en 8 familles :

•  groupe motopropulseur (de 10 à 18),
•  groupe signalisation - éclairage extérieur (de 20 à 26),
•  groupe éclairage intérieur (30 et 31),
•  groupe information conducteur (de 40 à 49),
•  groupe lavage - essuyage (de 50 à 54),
•  groupe assistance mécanismes divers (60 à 68),
•  groupe aide à la conduite (de 70 à 77),
•  groupe confort à la conduite (de 80 à 87).

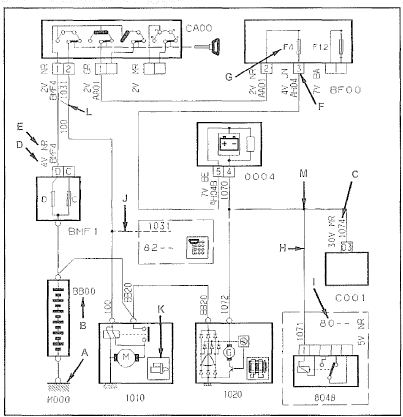

Lecture des schémas de principe

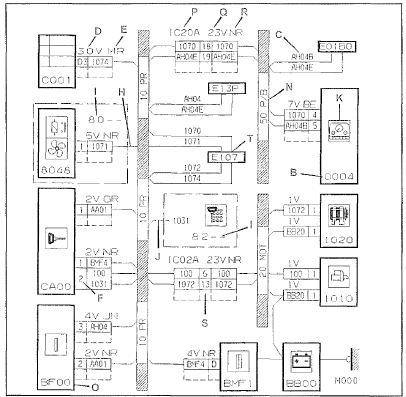

Lecture des schémas de câblage

1. représentation prise de masse.

2.  numéro de l'appareil.

3.  numéro de fil.

4.  numéro de case du connecteur.

5.  couleur du connecteur.

6.  numéro de case du connecteur.

7.  numéro de fusible.

8. : représentation d'information allant vers une autre fonction.

9.  numéro de la fonction concernée par le report.

10. représentation fil existant suivant équipement du véhicule.

11.  figurine représentative de l'appareil.

12.  fils en mariage.

13.  représentation d'une épissure.

14. identification du faisceau.

15.  représentation d'une boîte à fusibles.

16.  numéro de l'interconnexion.

17.  nombre de voies de l'interconnexion.

18.  couleur de l'interconnexion.

19.  représentation d'une interconnexion partielle.

20.  représentation d'une épissure.

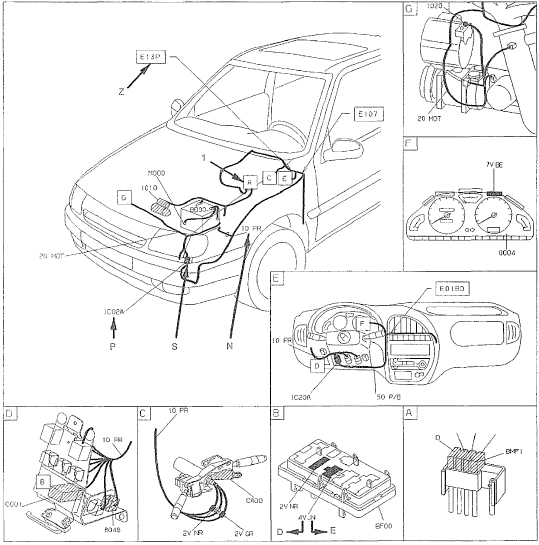

Lecture des schémas d'implantation

D : nombre de voies du connecteur.
E : couleur du connecteur.
N : identification du faisceau.
P : numéro de l'interconnexion.
S : représentation d'une interconnexion.
Z : représentation d'une épissure.
1 : voir détail dans ie cadre indiqué.

Liste des appareils

B001 borne équipotentieile mixte 1.
B002 borne équipotentieile mixte 2.
B003 borne équipotentieile mixte 3.
BBOO batterie.
BBûl ensemble batterie (arrière).
BB02 ensemble batterie (inférieur avant).
BB03 ensemble batterie (supérieur avant).
BB04 ensemble batterie centrale.
BB05 batterie de démarrage.
BB06 batterie de service.
BB07 batterie de puissance alternodé marre ur.
BB10 boîtier d'alimentation.
BB12 borne de liaison + batterie.
BCM1 bloc commutateur multifonctions gauche.
BCM2 bloc commuîaîeur multifonctions droit
BCP3 boîtier commutation protection 3 relais.
BF00 boîte fusibles habitacle.
BF01 boîte fusibles compartiment moteur.
BF02 boîte fusibles (coffre).
BGP0 boîtier de gestion centralisée (police).
BH12 boîte 12 fusibles (habitacle).
BH28 boîte 28 fusibles (habitacle).
BM27 boîtier de servitude moteur 27 fusibles.
BM34 boîtier de servitude moteur 34 fusibles.
BMF1 boîtier maxi-fusibies.
BMF2 boîtier maxi-fusibies.
BMF3 boîtier maxi-fusibies.
BMF4 boîtier maxi-fusibles.
BSI1 boîtier de servitude intelligent.
C001 connecteur diagnostic.
C002 connecteur pour fils de dépannage.
C004 connecteur diagnostic combiné.
C1030 connecteur test information moteur tournant.
C1042 connecteur optionnel coupe-circuit général.
C1100 connecteur test allumage.
C1105 connecteur antiparasitage allumage.
C1110 connecteur réglage allumage pour ralenti.
C1200 connecteur test injection.
C1250 connecteur réglage antipoliution.
C1260 connecteur porte-fusible pompe alimentation.
C1265 connecteur porte-fusible résistance réchauffage carburateur.
C1270 connecteur test EGR.
C1300 connecteur test injection-allumage.
C1310 connecteur porte fusible calculateur injection allumage.
C1360 connecteur porte-fusible chauffage sonde oxygène.
C1400 connecteur PMH.
C1450 connecteur développement système.
C1500 connecteur test fonctionnement GMV.
C1630 connecteur test (BVA).
C1700 connecteur test gestion électronique.
Cl800 connecteur diagnostic GPL.

C200 connecteur alimentation prise
caravane.
C2310 connecteur double commande auto-école.
C2600 connecteur porte fusible antibrouillard avant.
C310 connecteur alimentation + permanent éclairage caravane.
C4640 connecteur porte-fusible alimentation chronotachygraphe.
C6235 connecteur test condamnation.
C6301 connecteur test (mémorisation - siège).
C6540 connecteur test ceinture pyrotechnique.
C6560 connecteur test coussin(s) gonflable (s).
C6570 connecteur test coussin(s): gonflable (s) + prétensionneur.
C6640 connecteur purge circuit correction hauteur d'assiette.
C6860 connecteur test capote électrique.
C7000 connecteur test antibiocage de roues.
C7001 connecteur porte-fusible puissance ABS.
C7050 connecteur test antipatinage,
C7100 connecteur test direction assistance variable.
C7215 connecteur diagnostic écran multifonction.
C7710 connecteur test suspension.
C8G00 connecteur test climatisation.
C8201 connecteur test antidémarrage codé.
C8400 connecteur alimentation + permanent autoradio.
C8600 connecteur test alarme antivol.
C861 connecteur alimentation alarme antivol.
C8630 connecteur diagnostic centrale de protection.
CA00 contacteur antivol.
CCS1 ensemble commande centralisée signalisation (police).
CP00 prise 12 V arrière.
CP01 prise 12 V avant.
CPCO ensemble contact porte coulissante (gauche).
CPC1 ensemble contact porte coulissante (droite).
CT00 contacteur tournant volant.
CV00 module de commutation sous volant (COM 2000).
DRAG drain.
DRA1 drain 1.
ECV0 ensemble commande dans volant.
MFOO maxi-fusible batterie de service.
MF01 maxi-fusible alternateur.
MF02 maxi-fusible batterie de démarrage.
MF175 méga-fusible compartiment moteur 175 A.
PC01 prise de courant arrière droite.
PC02 prise de courant arrière gauche.
PS00 platine de servitude.
PSF0 platine servitude-boîte fusibles (habitacle).
PSF1 platine servitude-boîte fusibles (compartiment moteur).
PSF2 platine servitude-boîte fusibles (coffre).
V0004 voyant alerte stop.
VI000 voyant de charge.
VI001 voyant de charge correcte de batteries de tractions.
V1002 voyant de batteries de traction déchargées.
V1017 voyant de défaut du convertisseur 12 V.
V1100 voyant test allumage.
V1150 voyant de préchauffage.
V1200 voyant test injection.
VI203 voyant coupure de pompe.
VI300 voyant diagnostic moteur.
VI700 voyant défaut temporaire.
VI701 voyant de marche avant.
V1702 voyant de marche arrière.
V1703 voyant de défaut d'isolement
VI800 voyant alimentation gaz.
V2000 voyant antibrouillard arrière.
V2010 voyant antibrouillard avant.
V230 voyant signai danger.
V2310 voyant indicateur de direction gauche et droite.
V2320 voyant indicateur direction gauche.
V2330 voyant indicateur direction droit.
V2600 voyant de veilleuse.
V2610 voyant de croisement.
V2620 voyant de route.
V2660 voyant projecteurs antibrouillard.
V4010 voyant niveau eau moteur.
V4017 voyant de manque eau batterie.
V4020 voyant température eau moteur maxi.
V4040 voyant niveau mini eau lavevitre.
V4050 voyant de présence eau dans gazole.
V4110 voyant de pression d'huile moteur.
V4120 voyant de niveau huile moteur.
V4130 voyant de température maximum d'huile moteur.
V4200 voyant de starter.
V4205 voyant filtre à air colmaté.
V4300 voyant de niveau mini carburant
V4320 voyant d'ouverture bouchon de réservoir.
V4400 voyant frein de stationnement.
V4410 voyant de niveau liquide de frein.
V4420 voyant frein de stationnement niveau liquide de frein.
V4430 voyant d'usure plaquettes.
V4440 voyant de lampes grillées.
V4600 voyant position levier de vitesses.
V4610 voyant de température huile BV maxi.
V4700 voyant porte ouverte.
V4701 voyant portes avant et 2 portes latérales.
V4702 voyant portes avant et 1 porte latérale.
V4730 voyant bouclage ceinture de sécurité.
V4800 voyant surchauffe catalyseur.
V0235 voyant de supercondamnation.
V6560 voyant coussin gonflable (avant).
V6581 voyant coussin gonflable latéral.
V6562 voyant inhibition coussin gonflable passager.
V8840 voyant de niveau liquide correction hauteur d'assiette.
V6700 voyant test blocage différentiel.
V8709 voyant témoin de passage du réducteur de vitesse.
V7000 voyant diagnostic antiblocage de roues.
V7001 voyant antiblocage de roue actif.
V7050 voyant diagnostic antipatinage de roues.
V7060 voyant fonctionnement antipatinage de roues.
V7310 voyant régulateur de vitesse.
V7700 voyant diagnostic suspension.
V7800 voyant de diagnostic contrôle de stabilité.
V8018 voyant de niveau mini carburant chauffage additionnel.
V8110 voyant vitre arrière chauffante.
V8220 voyant transpondeur.
1000 contacteur de sécurité démarrage.
1005 relais d'interdiction démarrage.
1010 démarreur.
1020 alternateur.
1025 boîtier batterie duale.
1030 relais information moteur tournant.
1040 relais de maintien général.
1041 commutateur arrêt urgence.
1042 relais générai.
1043 poussoir de réarmement.
1044 boîtier diode.
1045 poussoir de réarmement auxiliaire.
1050 électrovanne commande résistance chauffage démarrage.
1086 relais coupure démarrage par alarme antivol.
1100 allumeur.
1101 thermistance eau moteur pour module d'avance.
1102 module d'avance.
1103 résistance électrovanne correction d'avance.
1104 électrovanne correction d'avance.
1105 module d'allumage.
1110 distributeur d'allumage.
1115 capteur référence cylindre.
1116 capteur référence cylindre 1.
1117 capteur référence cylindre 2.
1120 capteur cliquetis.
1121 capteur cliquetis 1.
1122 capteur cliquetis 2.
1125 contacteur pédale accélérateur.
1127 relais alimentation allumage.
1130 calculateur d'allumage.
1131 bobine d'ailumage cylindre 1.
1132 bobine d'allumage cylindre 2.
1133 bobine d'allumage cylindre 3.
1134 bobine d'allumage cylindre 4.
1135 bobine allumage.
1136 condensateur de bobine d'allumage.
1137 bobine d'allumage cylindre 5.
1138 bobine d'allumage cylindre 6.
1140 module antipollution pour carburateur.
1141 relais alimentation bougies 1 réchauffage eau.
1142 relais alimentation bougies 2 réchauffage eau.
1143 relais alimentation bougies 3 réchauffage eau.
1145 électrovanne ouverture papillon.
1146 relais alimentation bougies 1/2 réchauffage eau.
1147 relais alimentation bougies 3/4 réchauffage eau.
1148 relais 1 réchauffeur eau moteur.
1149 relais 2 réchauffeur eau moteur.
1150 boîtier préchauffage.
1151 relais pour filtre à carburant chauffant.
1155 relais préchauffage.
1155 relais postchauffage.
1157 thermocontact postchauffage.
1158 boîtier de commande pré-postchauffage.
1158 barrette d'alimentation bougies de préchauffage.
1160 bougies de préchauffage.
1161 bougies de préchauffage cylindre 1.
1162 bougies de préchauffage cylindre 2.
1163 bougies de préchauffage cylindre 3.
1164 bougies de préchauffage cylindre 4.
1190 réchauffeur circuit eau.
1191 bobine allumage + référence cylindre.
1200 relais pompe à carburant.
1201 relais pompe à injection.
1202. relais tachymètrique.
1203 contacteur à inertie.
1204 relais sécurité de choc.
1205 fusible pompe à carburant.
1206 boîtier commande pompe de transvasement.
1207 pompe de transvasement.
1208 pompe d'injection diesel (correcteur d'avance, stop électrique, contact sécurité).
1209 pompe de gavage.
1210 pompe à carburant.
1211 pompe jauge carburant.
1212 électrovanne air réservoir.
1213 relais pompe air.
1214 éconoscope.
1215 électrova n n e p u rge can ister.
1216 résistance simulation canister.
1217 électrovanne coupure purge canister.
1218 électrovanne coupure d'avance à l'allumage.
1219 potentiomètre papillon (injection BVA).
1220 capteur température eau moteur.
1221 thermistance gazole.
1222 accéléromètre.
1223 électrovanne air injection.
1224 électrovanne fermeture absorbeur.
1225 moteur pas-à-pas régulation ralenti (MMBA).
1226 moteur régulation ralenti et contacteur de ralenti.
1227 capteur pression réservoir carburant.
1228 moteur régulation ralenti et contacteur de ralenti + capteur à effet Hall.
1229 électrovanne régulation turbo à géométrie variable.
1230 commande d'air additionnel.
1231 boîtier soutien de ralenti (BVA).
1232 électrovanne soutien ralenti.
1233 électrovanne régulation de pression turbocompresseur.
1234 électrovanne étouffoir carburateur.
1235 électrovanne de mise à l'air libre carburateur.
1236 électrovanne coupure décélération.
1237 électrovanne pulsair.
1238 électrovanne AFP.
1239 électrovanne de régulation de ralenti.
1240 capteur température air admission.
1241 pompe pulsair.
1242 relais pulsair.
1243 électrovanne de distribution variable 1.
1244 électrovanne proportionnelle EGR.
1245 contacteur altimétrique.
1246 relais alimentation fonction EGR.
1247 thermocontact eau moteur EGR.
1248 résistance calibration EGR.
1249 potentiomètre levier de charge (EGR).
1250 calculateur recyclage gaz d'échappement EGR.
1251 pompe à vide EGR.
1252 relais correcteur d'avance diesel.
1253 électrovanne tout ou rien (EGR).
1254 contacteur de levier de charge EGR.
1255 électrovanne d'arrêt de pompe.
1256 électrovanne d'avance (diesel).
1257 électrovanne de débit - (diesel).
1258 électrovanne de débit + (diesel).
1259 électrovanne de débit + - (diesel).
1260 capteur levée d'aiguilie injecteur.
1261 capteur position pédale accélérateur.
1262 papillon motorisé.
1263 électrovanne EGR + papillon.
1264 électrovanne swirl.
1265 thermocontact réchauffage carburateur.
1266 relais réchauffage carburateur.
1267 électrovanne papillon diesel (admission d'air).
1268 électrovanne de distribution variable 2.
1269 relais résistance réchauffage carburateur.
1270 résistance réchauffage carburateur ou boîtier papillon.
1271 électrovanne étouffoir.
1272 ensemble électrovanne étouffoir, résistance réchauffage carburateur.
1273 résistance réchauffage réaspiration vapeurs d'huile 1.
1274 résistance réchauffage réaspiration vapeurs d'huile 2.
1275 carburateur.
1276 réchauffeur gazole.
1277 électrovanne désactivation 3 pistons pompe haute pression gazole.
1278 capteur début de refoulement.
1279 électrovanne régulation haute pression essence.
1280 électrovanne AFP longue.
1281 électrovanne AFP courte.
1282 calculateur additif carburant.
1283 pompe additif carburant.
1284 injecteur additif carburant.
1285 électrovanne réchauffage air admission.
1286 relais réchauffeur gazole.
1287 résistance chauffante gazole.
1288 thermocontact réchauffage gazole.
1289 électrovanne eau réchauffage admission.
1290 potentiomètre injection.
1291 électrovanne eau dégazage.
1301 relais information BVA (injection).
1302 relais alimentation injection.
1303 relais alimentation injection-allumage.
1304 relais double multifonction contrôle moteur.
1305 potentiomètre richesse.
1306 shunt relais BVA.
1307 relais double multifonction puissance.
1308 capteur pression huile moteur.
1309 o thermistance d'air turbo.
1310 débitmètre air.
1311 capteur surpression turbo.
1312 capteur pression air admission.
1313 capteur régime moteur.
1314 capteur altimétrique.
1315 résistance injection.
1316 capteur de position papillon.
1317 capteur position levier pompe diesel.
1318 contacteurs papillon.
1319 résistance codage injection.
1320 calculateur contrôle moteur.
1321 capteur haute pression gazole.
1322 régulateur haute pression gazole.
1323 capteur haute température (gaz d'échappement).
1324 électrovanne proportionnelle doseur.
1325 capteur haute pression essence.
1326 fusible alimentation calculateur injection.
1327 capteur position came (pompe diesel).
1328 capteur position rotor (pompe diesel).
1329 capteur position coulisseau (pompe DIESEL).
1330 injecteur.
1331 injecteur cylindre n1
1332 injecteur cylindre n2.
1333 injecteur cylindre n3.
1334 injecteur cylindre n4.
1335 injecteur cylindre n5.
1336 injecteur cylindre n6.
1337 injecteur cylindre n7.
1338 injecteur cylindre n8.
1339 injecteur cylindre n9.
1340 injecteur cylindre n10.
1341 capteur pression différentiel filtre à particule.
1342 calculateur multifonction moteur.
1343 capteur haute température gaz échappement aval.
1344 capteur haute température gaz échappement amont.
1345 relais chauffage sonde à oxygène.
1348 fusible chauffage sonde à oxygène.
1350 sonde à oxygène amont.
1351 sonde à oxygène aval.
1352 sonde à oxygène avant aval.
1353 sonde à oxygène avant amont.
1354 sonde à oxygène arrière aval.
1355 sonde à oxygène arrière amont.
1356 capteur dépression freinage.
1357 sonde à oxygène proportionnelle.
1358 capteur haute température gaz échappement aval catalyseur.
1359 capteur haute température gaz échappement amont catalyseur.
1360 boîtier passerelle antidémarrage codé - verrouillage logiciel.
1361 électrovanne réchauffage air de suralimentation 1.
1362 électrovanne réchauffage air de suralimentation 2.
1400 capteur point mort haut.
1401 capteur pression amplificateur frein.
1500 relais motoventilateur.
1501 fusible motoventilateur.
1502 relais alimentation motoventilateur gauche.
1503 relais alimentation motoventilateur droit.
1504 relais alimentation série motoventilateurs gauche et droit.
1505 thermocontact d'enclenchement ventilateur.
1506 résistance bivitesse motoventilateur.
1507 thermistance commande motoventilateur par boîtier électronique (sur liquide refroidissement).
1508 relais alimentation motoventilateur petite vitesse.
1509 relais alimentation motoventilateur grande vitesse.
1510 motoventilateur.
1511 motoventilateur droit.
1512 motoventilateur gauche.
1513 hacheur électronique motoventilateur.
1514 relais alimentation motoventilateur moyenne vitesse.
1515 filtre antiparasitage gauche.
1518 filtre antiparasitage droit.
1517 volet piloté pour GMV.
1518 résistance trivitesse motoventilateur.
1519 résistance bi-vitesse motoventilateur.
1520 thermocontact post-refroisissement moteur.
1525 relais post-refroidissement moteur.
1526 temporisateur post-refroidissement moteur.
1530 shunt post-refroidissement.
1550 pompe à eau refroidissement turbo.
1551 fusible pompe à eau refroidissement turbo.
1555 relais commande pompe à eau refroidissement turbo.
1600 contacteur position levier sélection.
1601 capteur levier de commande impulsionnei.
1602 contacteur de commande impulsionnel.
1603 ensemble commande boîte de vitesses automatique.
1806 relais alimentation bruiteur position parking.
1607 relais alimentation éclaireur grille + sélection.
1610 électrovanne pilotage débit échangeur.
1613 capteur régime moteur BVA.
1615 capteur de pression (BVA).
1620 capteur vitesse véhicule.
1621 capteur vitesse véhicule (BVA).
1622 capteur de vitesse sortie BVA.
1625 module interface vitesse véhicule.
1630 calculateur boîte de vitesses automatique.
1631 électrovanne estampage de couple.
1632 contacteur position pédale.
1635 bloc électro-hydraulique BVA.
1636 capteur position BVA.
1637 contacteur rétrocommande BVA.
1638 actionneur blocage levier BVA.
1639 contacteur pédale accélérateur pied non appuyé.
1640 sélecteur de programme boîte de vitesses automatique.
1642 relais de commande actionneur blocage levier vitesse.
1643 relais de commande actionneur blocage clé.
1644 actionneur blocage clé.
1645 pilotage électronique BVA.
1646 bloc électrovanne BVA.
1660 calculateur boîte de vitesses manuelle pilotée.
1661 sélecteur de rapport.
1662 capteur vitesse entrée boîte de vitesses manuelle pilotée.
1663 actionneur passage.
1664  actionneur sélection.
1665 actionneur embrayage.
1866 commande vitesse au volant
1700 calculateur gestion électronique.
1701  module surveillance: température - tension batterie avant inférieure.
1702 module surveillance température- : tension batterie avant supérieure.
1703 module surveillance température - tension batterie arrière.
1704 boîtier relais.
1705 coffret électronique.
1706 filtre alimentation secteur.
1713 potentiomètre accélérateur.
1714 jauge d'énergie.
1718 thermistance commande pulseur refroidissement moteur électrique.
1722 thermistance commande motoventilateur refroidissement eau batterie.
1724 commutateur chauffage additionnel.
1725 chauffage additionnel.
1726 pompe à carburant chauffage additionnel.
1727 pompe à eau de refroidissement des batteries de traction.
1728 pompe à eau refroidissement calculateur gestion électronique.
1729 relais antidémarrage codé véhicule électrique.
1730 shunt antidémarrage codé.
1732 relais réchauffage batteries.
1733 résistance réchauffage batteries.
1740 moteur de traction électrique.
1746 pulseur refroidissement moteur électrique.
1747 prise de charge.
1748 boîtier prise charge batteries.
1749 relais d'auto-maintien coupure chauffage.
1800 calculateur gaz.
1801 capteur de pression absolue.
1802 électrovanne doseur.
1803 éfectrovanne réservoir.
1804 éiectrovanne vapo-détendeur.
1805 boîtier 3 relais.
1806 relais sonde oxygène.
1807 v v pont de diodes.
1808 bloc alimentation gaz.
1809 actuateur linéaire.
1810 commutateur Essence-Gaz.
1811 relais temporisateur gaz/essence.
1812 bloc fusibles alimentation gaz.
1813 relais coupure voyant diagnostic.
1814 indicateur pression gaz.
1815 relais double dialogue carburant /GPL.
1816 montage adaptateur de tension 12V/5V.
1817 jauge GPL.
1818 thermistance eau moteur (15).
1819 boîtier amortissement jauge GPL.
1820 moteur distribution gaz.
1821 jauge + électrovanne GPL.
1822 diode montage adaptation 12V / 5V.
1823 résistance montage adaptation 12V/5V.
1824 éiectrovanne volet air admission.
1825 électrovanne alimentation gaz.
1826 relais coupure pompe à carburant.
1827 relais de commande électrovanne réservoir.
1828 distributeur GPL.
1829 capteur pression distributeur GPL.
1830 capteur température vapodétendeur GPL.
1831 relais commutateur GPL.
1832 injection GPL cylindre 1.
1833 injection GPL cylindre 2.
1834 injection GPL cylindre 3.
1835 injection GPL cylindre 4.
1836 relais général GPL.
1837 relais gavage carburant.
1850 relais de commande électrovanne vapo-détendeur.
1851 boîtier de gestion pression gaz.
1852 injecteur gaz cylindre 1.
1853 injecteur gaz cylindre 2.
1854 injecteur gaz cylindre 3.
1855 injecteur gaz cylindre 4.
1856 boîtier de gestion injecteur essence.
1857 vapo-détendeur essence.
1858 sonde de pression gaz sur vapodétendeur
1859 sonde de température eau sur vapo-détendeur.
1860 capteur basse pression absolue.
1861 capteur haute pression absolue.
1900 calculateur contrôle alternodémarreur.
1901. contrôle moteur aitemo-démarreur.
1902 machine électrique alternodémarreur.
1903 pompe à eau aérotherme.
1904 pompe à eau refroidissement électronique.
1905 capteur électronique température d'eau.
1908 contacteur pédale d'embrayage.
1907 capteur point mort boîte de vitesses.
1908 bougie 1 réchauffage circuit d'eau.
1909 bougie 2 réchauffage circuit d'eau.
1910 bougie 3 réchauffage circuit d'eau.
1911 powerfusible aiterno-démarreur.
1912 commutateur stop start.
0002 commutateur éclairage signalisation.
2000 commutateur feux de brouillard arrière.
2001 combinateur éclairage / essuyage.
2002 bruiteur auto-écoie Allemagne.
2003 boîtier moniteur auto-école.
2004 prise jack auto-écoie Allemagne.
2005 relais feux de brouillard arrière.
2006 commutateur auto-école Allemagne.
2007 éclairage pied auto-école Allemagne.
2010 feu arrière de brouillard (côté gauche).
2011 feu arrière de brouillard (central).
2015 feu arrière de brou il Sa rd (côté droit).
2016 boîtier commande feux brouillard arrière.
2100 contacteur de stop.
2101 contacteur de stop redondant.
2110 feu stop supplémentaire.
2111 feu stop supplémentaire (côté gauche).
2112 feu stop supplémentaire (côté droit).
2120 connecteur bi fonction frein.
2200 contacteur de feux de recul.
2202 commutateur commande marche arrière.
2210 feu de recui gauche.
2215 feu de recui droit.
2300 commutateur de signal danger.
2305 centrale clignotante.
2310 commutateur feux de direction.
2320 feu indicateur direction avant gauche.
2325 feu indicateur direction avant droit.
2330 feu indicateur direction arrière gauche (si séparé).
2335 feu indicateur direction arrière droit (si séparé).
2340 feu répétiteur latéral gauche.
2345 feu répétiteur latéral droit.
2400 relais ligne veilleuse feux diurnes.
2401 relais feux de croisement feux diurnes.
2402 shunt relais feux diurnes.
2410 relais feux de croisement.
2411 relais codes atténués.
2415 résistance codes atténués.
2500 commutateur avertisseur sonore.
2501 contacteur dans volant avertisseur sonore.
2505 relais compresseur trompes.
2510 compresseur avertisseur.
2520 avertisseurs sonores.
2521 avertisseur sonore grave.
2522 avertisseur sonore aigu.
2523 bruiteur piétons.
2525 fusible compresseur avertisseur.
2530 boîtier sirène (police).
2531 commutateur sirène (police),
2532 commutateur sirène jour/nuit (police).
2535 haut-parleur sirène (police).
2800 rotacteur éclairage.
2805 relais feux de croisement.
2606 relais feux de route.
2610 projecteur gauche.
2611 projecteur virage gauche.
2615 projecteur droit.
2816 projecteur virage droit.
2620 feux de position avant gauche.
2625 feux de position avant droit.
2630 feu arrière gauche sur caisse.
2631 feux arrière droit sur porte coffre.
2632 feux arrière gauche sur porte coffre.
2633 éclaireur piaque police droit.
2634 shunt prise jack.
2635 feu arrière droit sur caisse.
2536 éclaireur plaque police gauche.
2637 prise jack pour girophare.
2638 girophare.
2639 .commutateur girophare.
2640 feu de gabarit avant gauche.
2641 side marker avant droit.
2642 side marker avant gauche.
2643 side marker arrière droit.
2644 side marker arrière gauche.
2645  feu de gabarit avant droit.
2650 feu de gabarit arrière gauche.
2651 rampe police sur pavillon.
2655 feu de gabarit arrière droit.
2656 feux rondo (feux arrière de toit).
2657 centrale feux rondo (feux arrière de toit).
2658 commutateur feux rondo (feux arrière de toit).
2659 commutateur feux orange.
2660 commutateur projecteurs antibrouillard.
2662 reiais d'interdiction projecteurs antibrouillard (avant).
2665 relais projecteurs antibrouillard  avant.
2670 projecteur antibrouillard gauche.
2675 projecteur antibrouillard droit.
2680 commutateur projecteurs longue portée.
2685 relais projecteurs longue portée.
2690 projecteur longue portée gauche.
26S5 projecteur longue portée droit.
3000 contacteur de feuillure porte avant gauche.
3001 contacteur de feuillure porte avant droit.
3002 contacteur de feuillure porte arrière gauche.
3003 contacteur de feuillure porte arrière droite.
3004 boîtier temporisateur éclairage.
3005 relais temporisateur plafonniers.
3006 commutateur des plafonniers.
3007 relais éclairage plafonnier.
3010 plafonnier avant.
3012 plafonnier (avant gauche).
3013 plafonnier (avant droit).
3015 console pavillon + fonctions intégrées.
3019 commutateur plafonnier arrière.
3020 plafonnier arrière.
3022 plafonnier arrière gauche.
3023 plafonnier arrière droit.
3024 plafonnier gauche.
3025 plafonnier droit.
3029 commutateur de plafonnier central.
3030 plafonnier central.
3031 lecteur avant droit.
3032 lecteur avant gauche.
3033 lecteur arrière droit.
3034 lecteur arrière gauche.
3035 éclaireur cave à pied.
3036 éclaireur cave à pied droit.
3037 éclaireur cave à pied gauche.
3040 éclaireur bas de porte avant gauche.
3042 éclaireur bas de porte arrière gauche.
3045 éclaireur bas de porte avant droit.
3047 éclaireur bas de porte arrière droit.
3050 rhéostat éclairage.
3051 éclaireur de climatisation (commande chauffage).
3052 éclaireur console.
3055 éclaireur commande de volet autoradio.
3057 éclaireur aérateur gauche.
3058 éclaireur aérateur droite.
3059 éclaireur aérateur central.
3060 éclaireur miroir courtoisie (côté conducteur).
3061 éclaireur miroir courtoisie (côté passager).
3065 éclaireur de carte.
3070 éclaireur sélecteur de vitesse.
3075 éclaireur contacteur antivol.
3080 éclaireur pare-soleil police.
3085 commutateur de plafonnier central passager (lumière blanche).
3086 commutateur de plafonnier central passager (lumière bleue).
3087 commutateur feux de stationnement.
3088 relais feux de stationnement.
3100 contacteur de coffre..
3105 éclaireur coffre (ou volet arrière).
3106 éclaireur gauche coffre arrière.
3107 éclaireur droit coffre arrière.
3110 contacteur d'éclairage de boîte à gants.
3115 éclaireur boîte à gants.
3120 contacteur capot.
3121 éclaireur compartiment moteur.
3122 contacteur éclaireur compartiment moteur.
3125 relais éclairage coffre.
3126 reiais temporisateur éclairage coffre.
0004 combiné.
4000 :module électronique centralisé combiné.
4005 capteur température eau moteur.
4010 contacteur niveau d'eau moteur.
4015 boîtier niveau eau moteur.
4020 thermocontact eau moteur.
4021 thermocontact température moteur.
4025 capteur température - thermocontact eau moteur (indicateur).
4026 indicateur : température eau moteur.
4030 thermistance eau moteur (indicateur).
4035 thermocontact préalerte.
4040 thermistance eau moteur et réfrigération.
4050 sonde présence d'eau (décanteur carburant).
4060 indicateur charge batterie.
4100 indicateur température + niveau huile moteur.
4101 indicateur température huile moteur.
4102 indicateur niveau huile moteur.
4103 capteur température (huile moteur).
4104 capteur pression huile moteur.
4105 indicateur pression huile moteur.
4108 capteur de pression / manocontact huile moteur.
4110 manocontact huile moteur
4111 capteur température + thermocontact d'huiie moteur.
4120 capteur de niveau huile moteur.
4130 thermocontact d'huile moteur.
4131 capteur température et niveau huile moteur.
4200 contacteur de starter.
4205 manocontact filtre à air.
4210 compte-tours (si séparé).
4240 capteur pression admission.
4241 indicateur pression turbo.
4300 contacteur niveau mini carburant.
4310 indicateur niveau de carburant.
4311 boîtier amortissement électronique pompe à carburant.
4315 jauge à carburant (émetteur).
4320 contacteur présence bouchon réservoir.
4330 débimètre carburant (ordinateur).
4335 boîtier interface consommation.
4340 calculateur consommation.
4341 indicateur consommation instantanée de carburant.
4400 contacteur de frein de stationnement.
4401 diode témoin frein de stationnement.
4402 diode bruiteur marche arrière.
4405 vacuo-contact contrôle de la dépression d'assistance de freinage.
4410 contacteur niveau liquide de frein.
4420 relais voyant alerte antiblocage de roues.
4430 contact usure plaquettes de frein avant gauche.
4431 contact usure plaquettes de frein avant droit.
4432 contact usure plaquettes de frein arrière gauche.
4433 contact usure plaquettes de frein arrière droit.
4440 boîtier détection lampes grillées.
4445 relais lampes grillées (voyant).
4450 relais témoin frein (Australie).
4500 contacteur niveau liquide correction hauteur d'assiette.
4605 afficheur de sélection ou de programme.
4610 thermocontact huile boîte de vitesses.
4630 indicateur vitesse véhicule.
4635 convertisseur électronique chronotachygraphe.
4640 odomètre (si séparé).
4645 boîtier électronique témoins et odomètre.
4700 contacteur serrure avant gauche (détection porte ouverte) (si différent 3000).
4701 contacteur serrure avant droite (détection porte ouverte) (si différent 3001).
4702 contacteur serrure arrière gauche (détection porte ouverte) (si différent 3002).
4703 contacteur serrure arrière droite (détection porte ouverte) (si différent 3003).
4704 contacteur fermeture capot (détection capot ouvert).
4705 contacteur serrure coffre (détection coffre ouvert).
4710 relais d'avertisseur lumineux.
4715 bruiteur de porte ouverte.
4716 bruiteur oubli position parking.
4720 bruiteur d'oubli d'éclairage.
4725 bruiteur d'oubli d'éclairage + présence clé.
4730 contacteur ceinture de sécurité avant gauche.
4731 contacteur ceinture de sécurité avant droite.
4732 contacteur ceinture de sécurité arrière gauche.
4733 contacteur ceinture de sécurité arrière droite.
4734 contacteur ceinture de sécurité arrière centrale.
4735 bruiteur ceinture de sécurité.
4740 bruiteur de survitesse.
4750 bruiteur antibiocage de roues.
4760 contacteur présence cîé dans antivol (commande bruiteur).
4765 relais bruiteur présence clé dans antivol.
4790 bruiteur moteur électrique oublié.
4800 capteur température catalyseur.
4805 boîtier température catalyseur.
4900 vignette indicateur détecteur anomalies.
4905 matrice de points.
4990 contacteur de contrôle ouverture trappe charge.
0005 commutateur essuyage.
5000 commutateur essuie-vitre / lavevitre avant (si séparé).
5001 capteur de pluie.
5002 relais commande capteur de piuie.
5003 relais pilotage vitesse capteur de pluie.
5004 calculateur essuie-vitre automatique.
5005 relais essuie-vitre avant.
5006 relais essuie-vitre avant / arrière.
5007 capteur pluie / luminosité.
5010 temporisateur essuie-vitre avant.
5015 moteur essuie-vitre avant.
5016 boîtier arrêt parking.
5020 réchauffeur liquide de nettoyage.
5021 réchauffeur tuyau.
5100 pompe lave-vitre avant.
5105 gicleur lave-vitre chauffant gauche.
5106 gicleur lave-vitre chauffant droit.
5110 capteur niveau liquide de nettoyage.
5115 pompe lave-vitre avant / arrière.
5200 commutateur essuie-vitre / lavevitre arrière (si séparé).
5202 commutateur essuie-vitre arrière.
5203 commutateur lave-vitre arrière.
5204 contact moteur essuie-vitre arrière (si séparé).
5205 relais essuie-vitre arrière.
5210 temporisateur essuie-vitre arrière.
5211 moteur essuie-vitre arrière gauche.
5212 moteur essuie-vitre arrière droit.
5215 moteur essuie-vitre arrière.
5300 pompe lave-vitre arrière.
5400 relais temporisateur lave-projecteurs.
5401 relais lave-projecteurs.
5405 pompe lave-projecteurs.
5406 contacteur lave-projecteur.
6000 contacteur de lève-vitre gauche porte gauche.
6001 contacteur avant lève-vitre gauche.
6002 contacteur avant lève-vitre droite.
6005 contacteur de lève-vitre droit porte droite.
6010 contacteur de iève-vitre gauche porte droite.
6015 contacteur de lève-vitre droit porte gauche.
6016 diode circuit lève-vitres + toit ouvrant.
6020 relais lève-vitres avant + toit ouvrant.
6021 relais lève-vitres.
6025 relais réalimentation lève-vitre + toit ouvrant.
6029 boîtier antipincement / séquentiel porte conducteur.
6030 boîtier lève-vitre séquentiel.
6031 moteur + boîtier lève-vitre avant séquentiel passager.
6032 moteur + boîtier lève-vitre avant séquentiel conducteur.
6033 boîtier antipincement.
6034 capteur antipincement.
6035 moteur lève-vitre antipincement (porte conducteur).
6036 platine commande lève-vitres rétroviseur (porte conducteur).
6037 platine commande lève-vitres rétroviseur (porte passager).
6038 moteur lève-vitre antipincement (porte passager).
6040 moteur lève-vitres (avant gauche).
6041 capteur poignée intérieure (porte conducteur).
6042 capteur poignée extérieure (porte conducteur).
6043 capteur poignée intérieure (porte passager).
6044 capteur poignée extérieure (porte passager).
6045 moteur lève-vitres (avant droit).
6051 moteur + boîtier lève-vitre avant droit.
6052 moteur + boîtier lève-vitre avant gauche.
6060 connecteur lève-vitre centralisé.
6100 contacteur arrière iève-vitre arrière gauche.
6101 moteur + boîtier Iève-vitre arrière droit (séquentiel).
6102 moteur + boîtier iève-vitre arrière gauche (séquentiel).
6105 contacteur arrière Iève-vitre arrière droit.
6110 contacteur avant Iève-vitre arrière gauche.
6115 contacteur avant Iève-vitre arrière droit.
6116 platine commande lève-vitre arrière.
6120 commutateur condamnation lève-vitres arrière.
6121 relais condamnation fonctions arrière.
6122 commutateur condamnation lèvevitres arrière + coupure alarme.
6125 relais lève-vitres arrière.
6126 relais lève-vitres arrière en + après accessoires.
6130 moteur lève-vitres (arrière gauche).
6131 moteur + boîtier lève-vitre arrière droit.
6132 moteur + boîtier Iève-vitre arrière gauche.
6133 moteur lève-vitre antipincement (porte arrière gauche).
6134 moteur lève-vitre antipincement (porte arrière droite).
6135 moteur lève-vitres (arrière droit).
6140 relais lève-vitres arrière + siège chauffant.
6200 contacteur porte ouverte avant gauche.
6202 ensemble serrure porte avant gauche.
6203 diode isolation contacteur (porte avant / arrière).
6204 contact moteur essuie-vitre arrière (si séparé).
6205 contacteur porte ouverte avant droit.
6207 ensemble serrure porte avant droite.
6210 contacteur porte ouverte arrière gauche.
6212 ensemble serrure porte arrière gauche.
6215 contacteur porte ouverte arrière droit.
6216 contacteur coffre ouvert.
6217 ensemble serrure porte arrière droite.
6218 ensemble serrure-porte battante arrière droite.
6219 relais de sécurité de décondamnation des portes.
6220 contacteur de condamnation issues portes.
6221 contacteur de condamnation issue porte battante arrière droite.
6222 ensemble serrure coffre.
6223 ensemble serrure lunette.
6229 contacteur condamnation et inhibition condamnation auto.
6230 récepteur infrarouge de condamnation issues (télécommande).
6231 récepteur hautes fréquences de condamnation issues.
6232 émetteur haute fréquence de condamnation des issues.
6235 boîtier condamnation issues.
6236 contact fin d'ouverture porte latérale coulissante gauche.
6237 contacteur décondamnation coffre.
6238 contact fin d'ouverture porte latérale coulissante droite.
6230 module portes latérales coulissantes.
6240 moteur condamnation porte avant gauche.
6242 moteur supercondamnation porte avant gauche.
6243 moteur porte latérale coulissante gauche.
6244 contacteur avant gauche porte latérale avant gauche.
6245 moteur condamnation porte avant droite.
6246 contacteur arrière gauche porte latérale coulissante gauche.
6247 moteur supercondamnation porte avant droite.
6248 moteur porte latérale coulissante droite.
6249 contacteur avant droit porte coulissante arrière droite.
6250 moteur condamnation porte arrière gauche.
6251 contacteur arrière porte latérale coulissante droite.
6252 moteur supercondamnation porte arrière gauche.
6253 moteur de condamnation porte battante arrière gauche.
6255 moteur condamnation porte arrière droite.
6256 moteur condamnation portes arrière.
6257 moteur supercondamnation porte arrière droite.
6258 moteur de condamnation porte battante arrière droite.
6259 moteur de supercondamnation porte battante arrière droite.
6260 moteur condamnation coffre.
6261 moteur de condamnation volet.
6262 diode moteur supercondamnation coffre.
6263 moteur sécurité enfants porte gauche.
6264 relais sécurité enfants.
6265 moteur condamnation trappe carburant.
6266 moteur condamnation trappe de charge.
6267 moteur sécurité enfants porte droite.
6268 led sécurité enfants porte arrière gauche.
6269 led sécurité enfants porte arrière droite.
6270 capteur frein porte coulissante gauche.
6271 capteur frein porte coulissante droite.
6272 actionneur ouverture serrure gauche.
6273 actionneur ouverture serrure droite.
6274 serrure à contact intégré gauche.
6275 serrure à contact intégré droite.
6281 contacteur ouverture lunette.
6282 contacteur ouverture coffre.
6283 contacteur ouverture de vitre de volet arrière.
6284 actionneur serrure de vitre de volet arrière.
6285 contacteur vitre arrière ouverte.
6286 relais autorisation coffre / lunette.
6287 relais ouverture coffre.
6288 relais ouverture iunette.
6300 contacteur avance siège conducteur.
6301 boîtier mémorisation position siège + rétroviseur.
6302 ensemble réglage siège conducteur.
6303 ensemble réglage siège passager.
6304 boîtier mémorisation position siège (passager).
6305 contacteur avance siège passager.
6307 clavier de mémorisation position siège.
6308 capteur présence.
6310 contacteur réhausse siège conducteur.
6311 contacteur assise avant siège conducteur.
6312 contacteur assise arrière siège conducteur.
6315 contacteur réhausse siège passager.
6320 moteur glissière siège conducteur.
6321 capteur position glissière (siège conducteur).
6322 moteur réglage réhausse (siège conducteur).
6323 moteur réglage réhausse (siège passager).
6325 moteur glissière siège passager.
6331 capteur position réhausse siège conducteur.
6332 moteur assise avant siège conducteur.
6333 capteur position assise avant siège conducteur.
6334 moteur assise arrière siège conducteur.
6335 capteur position assise arrière siège conducteur.
6337 moteur assise avant siège passager.
6339 moteur assise arrière siège passager.
6340 contacteur dossier siège conducteur.
6341 capteur position dossier (siège conducteur).
6345 contacteur dossier siège passager.
6346 contacteur d'accoudoir central.
6347 moteur d'accoudoir central.
6350 moteur inclinaison dossier siège conducteur.
6355 moteur inclinaison dossier siège passager.
6356 moteur réglage lombaire siège conducteur.
6357 moteur réglage lombaire siège passager.
6360 relais réglage siège conducteur.
6365 relais réglage siège passager.
6366 moteur glissière grande vitesse - siège passager.
6367 moteur glissière grande vitesse - siège conducteur.
6370 ensemble pompe + électrovanne réglage - siège conducteur.
6371 contacteur gonflage dossier siège passager.
6372 contacteur gonflage dossier siège conducteur.
6373 mini rupteur de position butée avant siège conducteur.
6374 mini rupteur de position dossier verrouillé - siège conducteur.
6375 ensemble pompe + électrovanne réglage - siège passager.
6376 mini rupteur de position butée avant siège passager..
6377 mini rupteur de position dossier rabattu -siège passager.
6378 mini rupteur de position dossier verrouillé - siège passager.
6379 mini rupteur de position mémorisée siège passager.
6380 contacteur réglage assise arrière.
6381 moteur réglage assise arrière.
6382 contacteur réglage siège (arrière droit).
6383 contacteur réglage siège (arrière gauche).
6384 moteur réglage siège (arrière droit).
6385 moteur régiage siège (arrière gauche).
6386 contacteur escamotage appuitête arrière (côté droit).
6387 contacteur escamotage appuitête arrière (côté gauche).
6388 moteur appuie-tête (arrière droit).
6389 moteur appuie-tête (amère gauche).
6390 contacteur escamotage appuitête arrière.
8391 ensemble réglage siège (arrière droit).
6392 ensemble réglage siège (arrière gauche).
6400 commutateur rétroviseur conducteur.
6405 commutateur rétroviseur passager.
6406 commutateur des rétroviseurs.
6407 boîtier rétroviseur rabattable.
6410 rétroviseur conducteur (rétroviseur électrique / rétroviseur chauffant).
6411 rétroviseur gauche.
6415 rétroviseur passager (rétroviseur électrique / rétroviseur chauffant).
6416 rétroviseur droit.
6420 commutateur rétroviseur rabattable.
6421 boîtier indexation marche arrière.
6422 commutateur indexation marche arrière.
6430 rétroviseur intérieur électrique.
6435 boîtier anti-éblouissement.
6440 rétroviseur intérieur électrochrome.
6470 commutateur réglage volant.
6471 moteur réglage hauteur volant.
6472 moteur réglage profondeur volant.
6500 contacteur ceinture passive conducteur.
6505 contacteur ceinture passive passager.
6510 boîtier ceinture passive conducteur.
6515 boîtier ceinture passive passager.
6520 relais temporisateur de ceinture passive.
6525 led neutralisation coussin gonflable passager.
6530 moteur ceinture passive conducteur.
6535 moteur ceinture passive passager.
6540 boîtier ceinture pyrotechnique conducteur.
6541 boîtier ceinture pyrotechnique passager.
6542 boîtier ceinture pyrotechnique.
6543 détecteur de présence passager avant.
6546 boîtier détection présence passager.
6547 capteur position siège avant gauche.
6548 module coussin gonflable genoux conducteur.
6549 module coussin gonflable genoux passager avant.
6550 capteur position siège avant droit.
6551 module rideau coussin gonflable droit.
6552 module rideau coussin gonflable gauche.
6553 résistance shunt coussin gonflable.
6560 calculateur coussin gonflable.
6561 self antiparasitage calculateur coussin gonflable.
6562 module coussin gonflable latéral avant droit.
6563 module coussin gonflable latéral avant gauche.
6564 module coussin gonflable passager avant.
6565 module coussin gonflable conducteur.
6569 commutateur de neutralisation coussin gonflable passager.
6570 boîtier coussins gonflables et prétensionneurs.
6571 boîtier coussin gonflable latéral (droit).
6572 boîtier coussin gonflable latéral (gauche).
6573 capteur satellite avant gauche.
6574 capteur satellite avant droit.
6575 prétensionneur avant gauche.
6576 prétensionneur avant droit.
6577 prétensionneur (arrière gauche).
6578 prétensionneur (arrière droit).
6579 prétensionneur arrière central.
6580 capteur satellite arrière gauche.
6581 capteur satellite arrière droit.
6600 commutateur correcteur projecteur.
6601 commutateur hauteur véhicule.
6605 boîtier correcteur de projecteurs.
6610 moteur correcteur projecteur gauche.
6615 moteur correcteur projecteur droit.
6616 capteur hauteur de caisse avant.
6617 capteur hauteur de caisse arrière.
6620 fusible commande correction hauteur véhicule.
6621 fusible moteur correction hauteur véhicule.
6625 commutateur position haute v&e
