Peugeot Partner et ,
Citroen Berlingo.
Peugeot Partner et ,

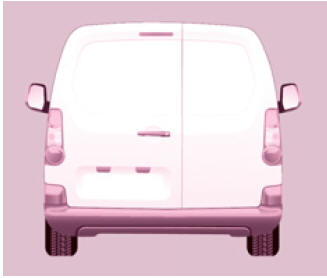

Les portes battantes arrière sont asymétriques (2/3 - 1/3), avec le petit côté à droite.
Elles sont équipées d'une serrure centrale.
De l'extérieur
Pour ouvrir, tirez la poignée vers vous.

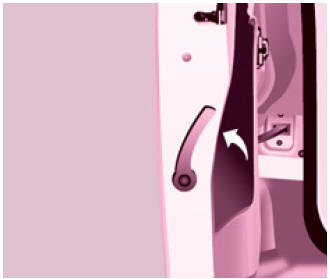

Tirez le levier pour ouvrir la porte droite.
Pour fermer, commencez par la porte droite puis fermez la porte gauche.
Avec le volet
arrière de pavillon, le
pare-chocs arrière a été renforcé
pour servir de marche-pied, lors
de l'accès dans le véhicule.
Pratique

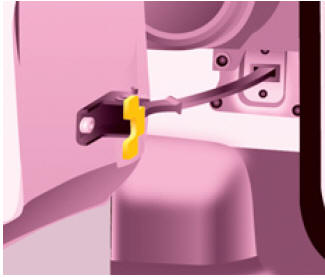

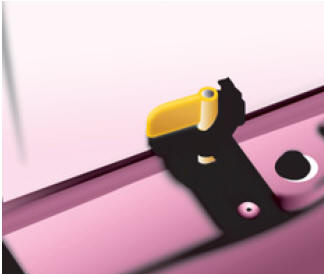

Il est possible de rouler porte droite ouverte afi n de faciliter le transport de charge longue. La porte gauche est maintenue fermée par le verrou "jaune" distinctif, positionné en pied de porte. Cette porte fermée ne doit pas servir d'arrêt de charge.
Rouler porte droite ouverte est une tolérance. Respectez les codifi cations de sécurité d'usage, pour attirer l'attention des autres conducteurs.
Ouverture à environ 180
Un système de tirant permet de porter l'ouverture d'environ 90 à environ 180.

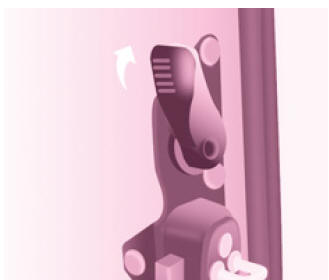

Tirez la commande jaune quand la porte est ouverte.
Le tirant reprendra son accrochage automatiquement à la fermeture.
Lors d'un stationnement avec les portes arrière ouvertes à 90, cellesci masquent les feux arrière. Afi n de signaler votre position aux usagers, circulant dans le même sens qui pourraient ne pas avoir remarqué votre arrêt, utilisez un triangle de présignalisation ou tout autre dispositif prescrit par la législation et réglementation de votre pays.
De l'intérieur
Tirez la poignée vers vous pour ouvrir la porte gauche.
Porte latérale coulissante
GirafonConsole centrale
Dépose
Déposer (Fig.Sel.36) :
la vis (2) (de chaque côté),
les vis (1).
Déposer la partie arrière de la console
centrale.
Déposer (Fig.Sel.37) :
les vis (3),
le pommeau de levier ...
Caracteristiques
Généralites
Suspension à roues indépendantes, de type pseudo Mac
Pherson, ressorts hélicoïdaux et amortisseurs hydrauliques
intégrés.
Barre anti-dévers
Diamètre de la barre anti-dévers (mm) :
...
Plafonniers
Plafonnier avant
Allumage/extinction automatique
Le plafonnier avant s'allume au retrait
de la clé de contact, au déverrouillage
du véhicule, à l'ouverture d'une des
portes avant et pour la localisation du
véhicule à l'aide de la télé ...
