Revue technique Citroen Berlingo et Peugeot Partner: Lunette arrière (hayon)
Dépose
- Déposer le balai d'essuie-lunette arrière.
![Garniture de porte latérale](images/books/350/1/image.27.png)
Garniture de porte latérale

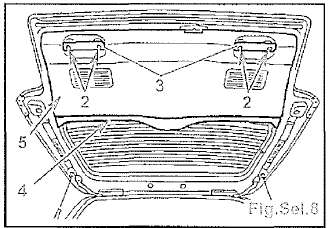

![](images/books/350/10/index.41.gif)
- les vis (2),
- les poignées (3),
- la garniture supérieure (4),
- la garniture inférieure (5).

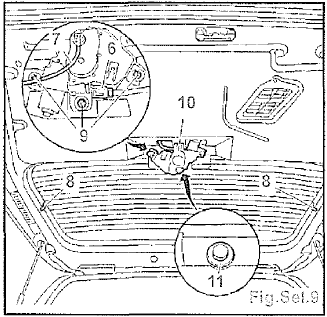

![](images/books/350/10/index.42.gif)
- le connecteur (6),
- le tuyau de iave-giace (7),
- l'alimentation (8).
- les vis (9),
- le moteur essuie-vitre (10),
- le caoutchouc (11).
- Protéger l'intérieur du véhicule.
Attention : pour les opérations suivantes,
porter des gants et des lunettes de protection.
- Pour ies parties supérieure et inférieure,
utiliser une lame réglé à 23 mm.
- Pour ies côtés, utiliser une iame réglé à
43 mm.
- Déposer la vitre de volet arrière à l'aide
de ventouses.
Attention : lors du découpage des côtés,
veiiler aux connexions (8) du dégivrage
de la vitre (suivant équipement).
Repose
Préparation de la vitre
- Si ia vitre est récupérer :
- araser le cordon de coile,
- effectuer un simple dépoussiérage
avec un chiffon propre.
Nota : n'appliquer le primaire que sur les
zones mises à nu.
- Si c'est une nouveile vitre :
- dégraisser le bord de la vitre,
- appliquer le primaire pour verre :
largeur 10 mm,
- laisser sécher 10 min.
Préparation de la feuillure
- Sur restant du cordon de colle :
- araser le cordon de colle,
- effectuer un simple dépoussiérage
avec un chiffon propre.
Nota : n'appliquer le primaire que sur ies
zones mises à nu.
- dégraisser le bord de ia feuillure avec
ie dégraissant,
- appliquer le primaire tôle, largeur 10 mm,
- laisser sécher 10 min.
- Appliquer le cordon adhésif joint sur le
pourtour de la vitre (hauteur du cordon
12 à 15 mm).
Impératif : utilisation de produit bicomposant :
le temps de pose de la vitre sur le
véhicule et ie début de i'extrusion de
i'adhésif joint est de 5 min.
- Poser le moteur essuie-vitre et son axe.
- Présenter ia vitre sur son encadrement
de porte à l'aide de ventouses.
Attention : prendre soin de centrer la vitre
par rapport au moteur de l'essuie-vitre
en (e) (Fig.Sel.10).

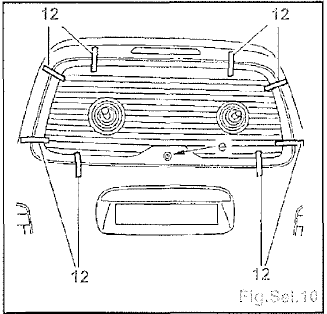

![](images/books/350/10/index.43.gif)
- Appuyer légèrement sur la périphérie de
la vitre.
- Poser i'adhésif joint (12) pour le centrage.
- Nettoyer la vitre et son pourtour.
- Reposer les éléments précédemment
déposés.
- Temps de séchage à 23 0 C :
- mono-composant : 3 à 4 heures,
- bi-composant : 30 minutes.
Nota : entre 0C et 10C, les temps de
séchage sont doublés.
Dépose
Dépose de la vitre (B) (Fig.Sel.5)
1er cas : Glace seule :
déposer les vis (3), (4), et (7).
2éme cas : Vitre avec verrouillage + articu ...
Dépose
Reiever le bras-raclette d'essuie-vitre.
Déposer ie troisième feu de stop.
Débrancher les connecteurs de dégivrage
de porte battan ...
